ВС-ВЕКТОР-АП250 КП

Прибор приемно-контрольный и управления охранно-пожарный адресный блочно-модульный. Контрольная панель

Базовая цена: 11 440

Заводская цена: 11 440

Назначение

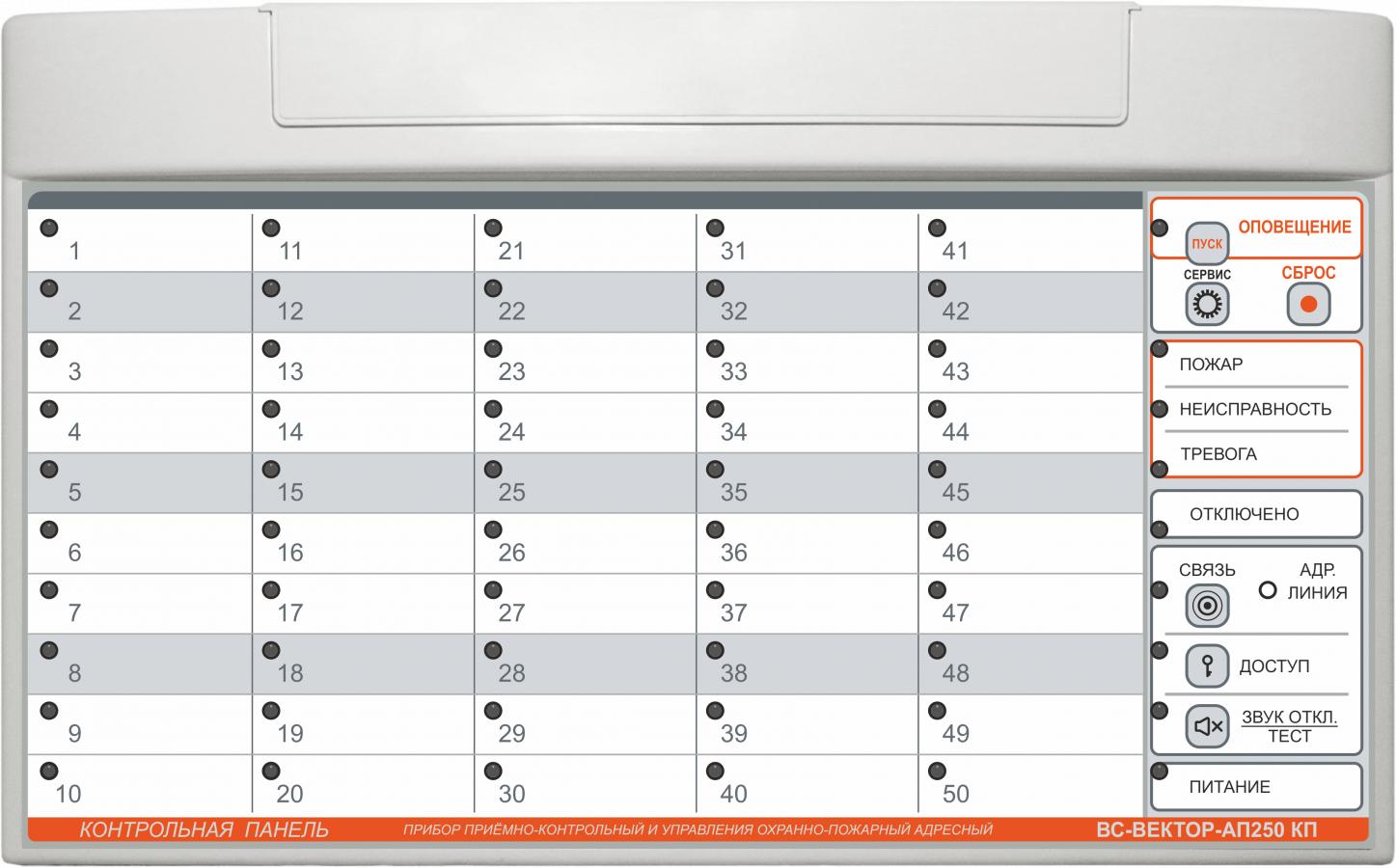

Контрольная панель «ВС-ВЕКТОР-АП250 КП» является основным блоком прибора «ВС-ВЕКТОР-АП250», который выполняет основные функции прибора. В процессе работы контрольная панель взаимодействует с дополнительными функциональными блоками прибора, подключаемыми к приборной линии связи с интерфейсом RS-485.

Особенности

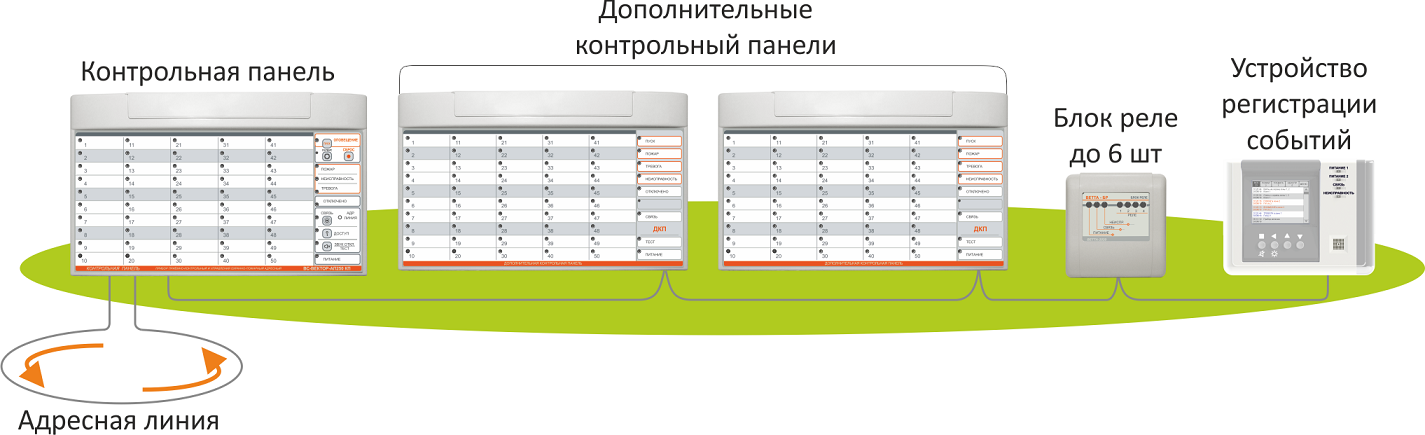

Дополнительные функциональные блоки, подключаемые к контрольной панели «ВС-ВЕКТОР-АП250 КП» (КП): две дополнительные контрольные панели индикации «ВЕТТА-ДКП» (ДКП), устройство регистрации событий «ВС-УРС ВЕКТОР» (УРС), блок коммуникационный «ВЕТТА-МК» (БК).

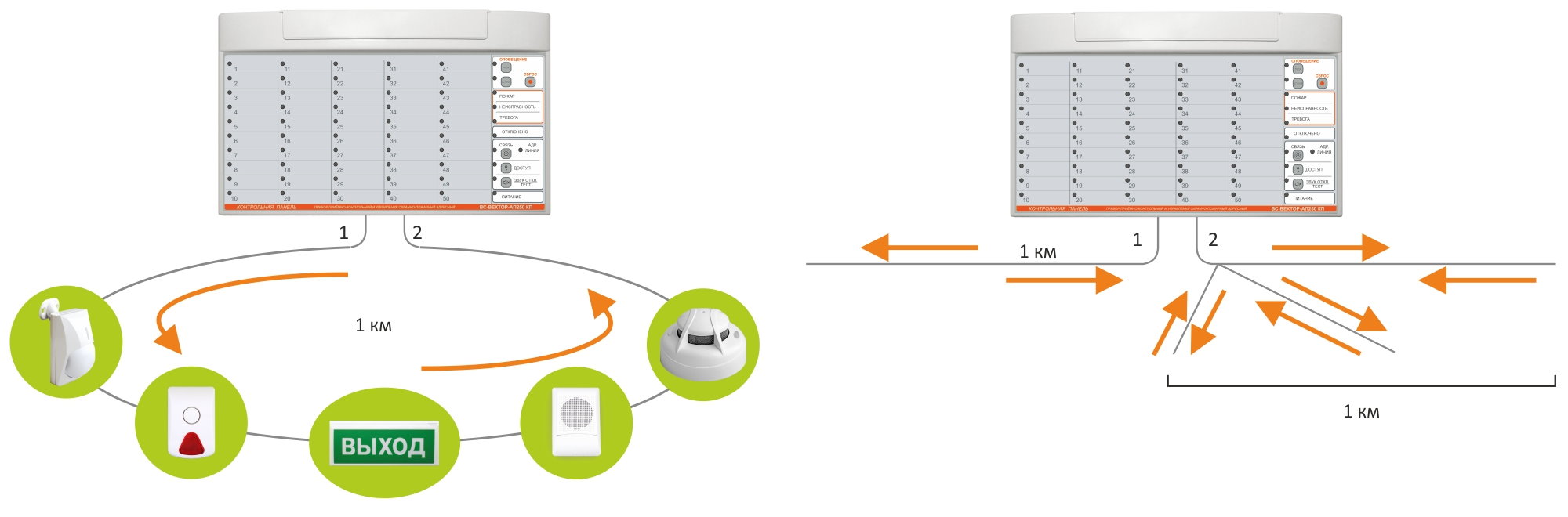

Адресные устройства подключаются к двухпроводной адресной линии прибора, которая может иметь вид: «Кольцо», «Луч», «Два луча», «Звезда». В случае использования двух лучей длина адресной линии будет двойная. Для расчета длины адресной линии разных вариантов конфигурации и различных сечений проводов доступен программный калькулятор.
Подключение к контрольной панели до 200 адресных устройств различных типов.
Контрольная панель имеет 47 зон охраны, за которыми закрепляются адресные извещатели. Тип зоны определяется типами извещателей, закрепленных за зоной охраны: пожарная, охранная, смешанного типа – охранно-пожарная.
Управление зонами выполняется с помощью электронных ключей ТМ. Один ключ может быть закреплен за группой зон, таким образом образуется раздел ключа. Разделы ключей могут быть пересекающимися – зоны могут входить в несколько разделов.
Контрольная панель имеет единую зону оповещения, за которой закрепляются адресные оповещатели. Если прибор работает в составе системы «ВЕТТА-2020», то оповещатели прибора могут быть включены в группы (зоны) оповещения, общие для системы.
К контрольной панели могут подключатся по приборной линии связи RS-485 до двух дополнительных контрольных панелей для повторения индикации, выводимой на контрольную панель.
Четыре реле контрольной панели образуют 4 канала коммутации прибора. Каналы коммутации могут быть приписаны к зонам и группам зон прибора и для них могут быть заданы программы срабатывания.
К приборной магистрали контрольной панели может быть подключено устройство «ВС-УРС ВЕКТОР», отображающее события из журнала событий прибора и текущие события. На цветном сенсорном экране устройства записи о событиях отображаются в удобной форме с привязкой ко времени прибора. Можно просматривать как все события, так и виды событий по фильтрам.
По системной линии связи RS-485 КП может быть подключена к пультовой системе, системе передачи извещений «ВЕТТА-2020».
Блок коммуникационный «ВЕТТА-МК», подключенный к приборной магистрали контрольной панели, обеспечивает передачу информации о событиях, зафиксированных прибором в интегрированную систему безопасности (ИСБ) «Горизонт» с целью мониторинга и получения от этой системы команд управления.

Технические характеристики

Количество адресных зон охраны	47
Количество зон оповещения (направлений оповещения)	1
Общее количество адресных извещателей, оповещателей и тревожных кнопок на один прибор	до 200
Количество электронных ключей ТМ на один прибор	до 255
Количество выходов КП для подключения адресной линии	2
Тип конфигурации адресной линии	Кольцо, Один луч, Два луча, Звезда
Максимальное сопротивление адресной линии, Ом	70
Длина адресной линии, при сечении провода 0,5 кв. мм, м	до 1000
Длина адресной линии, при сечении провода 0,2 кв. мм, м	до 500
Тип провода адресной линии	КСРВнг (А)-FRLS или аналогичный
Напряжение в адресной линии для питания адресных устройств, В	от 8 до15
Максимальный суммарный ток потребления адресных устройств от адресной линии, не более, мА	60
Количество линии связи RS-485 прибора	2
Максимальная длина линии RS-485, м	1000
Скорость обмена по линиям связи RS-485, бит в сек.	38400
Количество подключаемых дополнительных контрольных панелей	1 или 2
Количество подключаемых внешних коммуникаторов	1
Число событий, сохраняемых в журнале событий прибора	2000
Количество реле КП прибора	4
Параметры реле КП прибора: коммутируемое напряжение переменного тока, не более, В коммутируемое напряжение постоянного тока, не более, В коммутируемый ток, не более, мА	70 100 150
Количество вводов питания КП	2
Напряжение питания по каждому вводу питания КП, В	от 10 до15
Максимальный потребляемый КП ток от ввода питания во всех режимах, мА	300
Степень защиты оболочкой КП	IP40
Диапазон рабочих температур КП, °С	от –30 до+55
Масса КП, не более, кг	0,6
Габаритные размеры КП, мм	291×179×32
Срок службы прибора, лет	10

Документация

ВС-ВЕКТОР-АП250. Руководство по эксплуатации

ВС-ВЕКТОР-АП220. Сертификат соответствия. C-RU.ЧС13.В.00117/21 срок действия до 05.06.2026

Схема подключения «ВС-ВЕКТОР-АП250 КП»

Схема подключения адресных устройств к «ВС-ВЕКТОР-АП250 КП»

Схема подключения дополнительных устройств к «ВС-ВЕКТОР-АП250 КП»
